ctrlX IPC

KOMPUTERY PC DO AUTOMATYZACJI INTELIGENTNYCH PROCESÓW

Inteligentne rozwiązania to przyszłość. Dotyczy to także przemysłu oraz innych branż, w których cyfryzacja odgrywa coraz większą rolę. Inteligencja i wydajność systemów są tutaj kluczowymi elementami. Jednak w przypadku wymagających procesów kontroli i technologii, takich jak przetwarzanie brzegowe, potrzeba znacznych rezerw wydajności. Firma Bosch Rexroth dostarcza w tym zakresie elastyczne i skalowalne rozwiązanie – ctrlX IPC, które sprawdza się nawet w zaawansowanych zastosowaniach.

Otwartość i komunikacja sieciowa to najważniejsze zalety platformy ctrlX AUTOMATION firmy Bosch Rexroth – można to również powiedzieć o komputerach przemysłowych. Oferowane komputery przemysłowe z łatwością obsługują funkcje oprogramowania i pakietu narzędzi ctrlX WORKS. Umożliwia to proste projektowanie w oparciu o aplikację. Dodatkowo to rozwiązanie można łatwo łączyć z interfejsem ctrlX HMI, umożliwiającym intuicyjną obsługę maszyny. Pakiet obejmuje panele internetowe, panele komputerowe oraz duże wyświetlacze stacjonarne o przekątnej ekranu do 24 cali.

Użytkownicy mogą dostosowywać funkcje indywidualnie, odpowiednio do swoich wymagań. Różne opcje rozszerzeń oraz możliwość korzystania z wielu interfejsów sprawiają, że to rozwiązanie można precyzyjnie dostosowywać do potrzeb. Dodatkową elastyczność i swobodę zapewniają standardowe komponenty oraz oprogramowanie open-source innych firm.

Komputery przemysłowe ctrlX IPC umożliwiają klientom obsługę znacznie większej ilości danych w standardzie Przemysłu 4.0, dzięki wydajnym funkcjom przetwarzania brzegowego – dane są przetwarzane w sposób zdecentralizowany przez wydajne komputery przemysłowe przed ich przesłaniem do systemu sterowania, chmury itp. ctrlX IPC wykorzystuje nowe możliwości do monitorowania i optymalizacji procesów i warunków za pomocą przetwarzania brzegowego.

To całościowe rozwiązanie bazujące na najnowocześniejszym komputerze przemysłowym jest elastyczne i przyszłościowe. ctrlX IPC to synonim wydajnej technologii przetwarzania brzegowego, otwartości i najlepszej konstrukcji w swojej klasie.

Zamów rozwiązanie ctrlX IPC już dziś!

Oferta systemów ctrlX IPC jest już dostępna. Aby złożyć zamówienie, skontaktuj się z zespołem sprzedawców. Odpowiednią osobę kontaktową znajdziesz za pomocą naszej wyszukiwarki przedstawicieli.

Wyszukiwarka przedstawicieli

ZALETY ctrlX IPC W SKRÓCIE:

Przetwarzanie brzegowe – wydajność przetwarzania danych

Szybki transfer danych i zdecentralizowane filtrowanie danych
Bezpieczne połączenie z poziomem kontrolnym systemów informatycznych
Stabilność i szybkość transmisji danych
Wydajna wizualizacja i symulacja procesów wykonywanych przez maszyny

Otwarta i modułowa platforma

Integracja oprogramowania i otwarte oprogramowanie
System operacyjny: Windows 10 IOT Enterprise
Możliwość rozszerzania za pomocą standardowych opcji sprzętowych
Możliwość adaptacji pamięci masowej i interfejsów
Możliwość integracji oprogramowania innych firm
Wykorzystywane procesory: Intel ATOM – Core i7
Integracja standardowych bibliotek ze sklepu CoDeSys

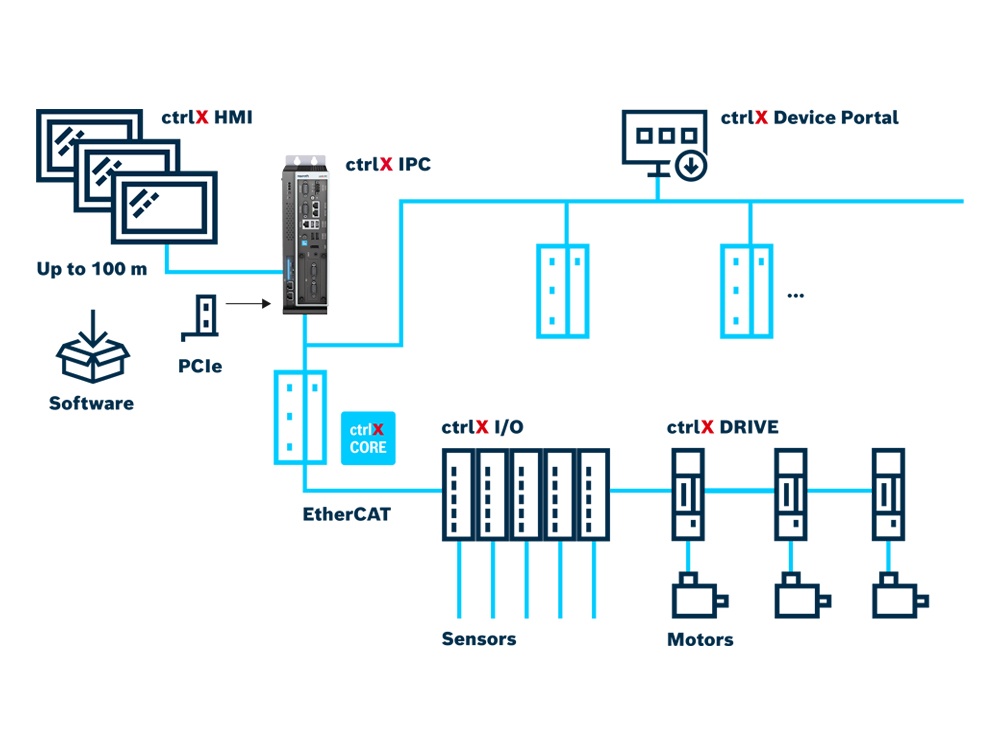

Elastyczne architektury z myślą o szerokiej gamie zastosowań:

Przetwarzanie brzegowe i wydajny sprzęt: Elastyczność w zakresie przetwarzania ogromnych ilości danych

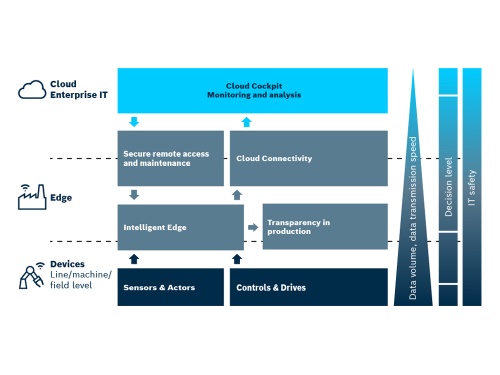

Schemat przedstawia stylizowaną strukturę edge computing: pozyskiwanie danych na poziomie pola, filtrowanie danych na krawędzi za pomocą ctrlX IPC i transfer danych do chmury.

Szczególną zaletą komputera przemysłowego ctrlX IPC jest funkcja przetwarzania brzegowego. Filtrowanie danych odbywa się w sposób zdecentralizowany, więc system nie ulega przeciążeniu nawet przy obsłudze dużych ilości danych przesyłanych z chmury z dużą prędkością. To najlepsze kwalifikacje do zastosowań w obszarze inteligentnych procesów.

Poszczególne komponenty można łatwo łączyć na poziomie procesu. System stanowi także idealny interfejs pomiędzy poziomem zakładu produkcyjnego a poziomem chmury lub systemu sterowania, umożliwiając niezawodną i bezpieczną transmisję dużych ilości danych.

ctrlX IPC to także sprzęt o najwyższej wydajności – nowoczesne procesory Intel umożliwiają przetwarzanie dużych ilości danych oraz skalowanie wydajności systemu – od poziomu podstawowego do zaawansowanego przetwarzania danych w zakładzie produkcyjnym.

Najlepsze w swojej klasie – pod kątem budowy i zastosowania

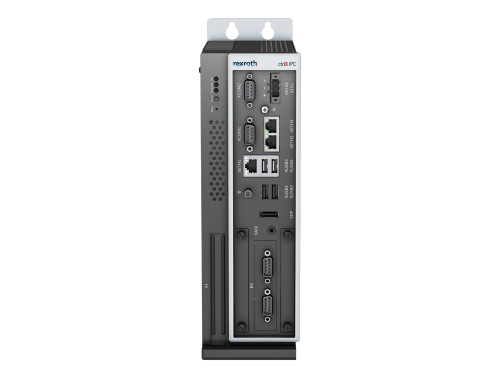

Zdjęcie komputera przemysłowego ctrlX IPC w wersji PR4 do montażu w szafie sterowniczej

Łatwiej już się nie da – do instalacji poszczególnych komponentów ctrlX IPC wystarczy tylko jedna osoba! To rozwiązanie jest nie tylko proste, ale także najlepsze w swojej klasie – od budowy dostosowanej do potrzeb klienta po funkcje specjalne. W ten sposób użytkownicy otrzymują system, który dokładnie spełnia ich wymagania. do jego obsługi potrzeba tylko kilku elementów, a cała konstrukcja zajmuje niewiele miejsca i ma mniejszą głębokość instalacyjną.

Pakiet komputerów przemysłowych może być wykorzystywany w wielu zastosowaniach – jako samodzielne urządzenia, do wizualizacji lub obsługi zintegrowanych funkcji oprogramowania. ctrlX IPC umożliwia obsługę i wizualizację zarówno kompaktowych, jak i złożonych maszyn i systemów. Innowacyjny interfejs stale dostarcza idealny obraz stanu maszyn i systemów, umożliwiając ich optymalną eksploatację.

Przyszłościowe funkcje komunikacji z elastycznymi możliwościami rozszerzeń

Na rysunku przedstawiono symboliczną reprezentację. Chmura, która jest połączona z komponentami podrzędnymi (IPC) za pomocą linii łączących.

ctrlX IPC to przyszłościowe narzędzie, które można rozszerzać odpowiednio do wykonywanych zadań. System można rozszerzać odpowiednio do potrzeb za pomocą modułów sprzętowych i oprogramowania. Użytkownicy mają zatem pewność, że będzie on spełniał ich wymagania i pozostanie nowoczesny również w przyszłości. Przemawia za tym także jego kompatybilność ze środowiskiem CoDeSys. Dostępnych jest wiele opcji rozszerzeń, między innymi w zakresie komunikacji. W tym zakresie można korzystać z różnych interfejsów przewodowych: Gbit LAN, RS-232, RS-422/485 oraz 16 wejść cyfrowych i 8 wyjść cyfrowych. Rozszerzenia sprzętowe są obsługiwane za pomocą gniazd PCIe oraz Mini PCIe.

Systemy operacyjne Windows 10 IoT i Linux umożliwiają elastyczną optymalizację urządzeń we wszystkich zastosowaniach.

Pomyśleliśmy także o dostępności systemu – pakiet ctrlX IPC jest zoptymalizowany do pracy w trudnych warunkach przemysłowych, a bezobsługowy sprzęt bez akumulatorów i wentylatorów zapewnia dostępność w długim okresie. System charakteryzuje się niskim rozproszeniem mocy – konstrukcja sprzętu wykorzystuje koncepcję chłodzenia konwekcyjnego, bez wentylatorów. Zapewnia to długotrwałą i bezproblemową eksploatację ctrlX IPC.

Urządzenia pracujące w trudnych warunkach przemysłowych wymagają szczególnej ochrony przed uszkodzeniami. Ten sprzęt jest odporny na uderzenia i drgania i zapewnia wysoką stabilność w zakresie zakłóceń elektromagnetycznych. Nadaje się zatem idealnie do użytku w halach przemysłowych, w praktycznie wszystkich zastosowaniach i środowiskach.

Zintegrowana infrastruktura zabezpieczeń TPM2.0 zapewnia bezpieczeństwo aplikacji. Wszystkie komputery przemysłowe standardowo obsługują funkcję tworzenia kopii zapasowych i odzyskiwania oprogramowania.

ctrlX IPC umożliwia bezpieczną transformację cyfrową w automatyce przemysłowej.

Dane techniczne – ctrlX IPC

Parametry

CPU, RAM, system operacyjny

Typ	PR21	PR31	PR4x
CPU	Intel Atom E3815; 1,46 GHz	Intel Atom x5-E3940; 1,6 GHz	Intel Core i3-6100U; 2,3 Ghz Intel Core i5-6300U; 2,4 Ghz Intel Core i7-6600U; 2,6 Ghz
RAM	4 GB	4 GB opcja 8 GB	8 GB opcja 16 GB
System operacyjny	Linux Ubuntu Core	Windows 10 IoT Enterprise	Windows 10 IoT Enterprise

Sprzęt

Typ	PR21	PR31	PR4x
PCI/PCle slots	-	-	1 x half-size PCIe
Mini PCle slots	1 x full size mSATA	1 x full size	2 x full size
Flash pamięć	32 GB, eMMC	opcja M.2-Flash + CFast-slot	opcja M.2-Flash + CFast-slot
SSD pamięć	opcja 64 GB or 256 GB	64 GB opcja 256 GB	64 GB opcja 256 GB opcja 2 x 256 GB RAID
HDD pamięć	-	320 GB	320 GB opcja 2 x 320 GB RAID

Interfejsy

Typ	PR21	PR31	PR4x
Ethernet	2 x Gbit opcja 2 x Gbit	2 x Gbit	3 x Gbit
USB host	1 x USB 3.0 opcja 3 x USB 2.0	2 x USB 2.0 2 x USB 3.0	2 x USB 2.0 2 x USB 3.0
Interfejs wideo	1 x HDMI	DisplayPort opcja CDI+ LongDistanceVideo 100 m, single cable	DisplayPort opcja CDI+ LongDistanceVideo 100 m, single cable
Złącze szeregow	opcja 2 x RS232/422/485	1 x RS232 1 x RS232/422/485	1 x RS232 1 x RS232/422/485
Złącze audio	-	Line out	Line out

Parametry elektryczne

Typ	PR21	PR31	PR4x
Napięcie wejściowe	24 V DC, -20/+25%	24 V DC, -20/+25%	24 V DC, -20/+25%
Pobór mocy	20 W	19,2 W	70 W
EMC	Class A	Class A	Class A
RTC buforowanie	Wewnętrzny akumulator	Wewnętrzny akumulator	Wewnętrzny akumulator

Kontrole mechaniczne

Typ	PR21	PR31	PR4x
Odporność na wibracje	2 g	2 g (0,3 g z HDD)	2 g (0,3 g z HDD)
Odporność na uderzenia	10 g	10 g	10 g

Ogólne dane

Typ	PR21	PR31	PR4x
Temperatura otoczenia (podczas pracy)	+0 ... +50 °C	+0 ... +55 °C	+0 ... +55 °C
Temperatura otoczenia (podczas przechowywania/transportu)	-20 ... +70 °C	-20 ... +60 °C	-20 ... +60 °C
Dopuszczalna wilgotność powietrza (eksploatacja)	-	85 % (przy 40 °C, bez kondensacji)	85 % (przy 40 °C, bez kondensacji)
Montaż	Montaż na szynie	Montaż naścienny	Montaż naścienny
Chłodzenie	Konwekcja (bez wentylatora)	Konwekcja (bez wentylatora)	Konwekcja (bez wentylatora)
Stopień ochrony	IP20	IP20	IP20

Wymiary

Typ	PR21	PR31	PR4x
A	-	50 mm	83 mm
A1	30 mm	-	-
A2	1 mm	-	-
B	100 mm	312 mm	312 mm
C	-	181 mm	186 mm
C1	70 mm	-	-
C2	9 mm	-	-
C3	2,5 mm	-	-

PR21

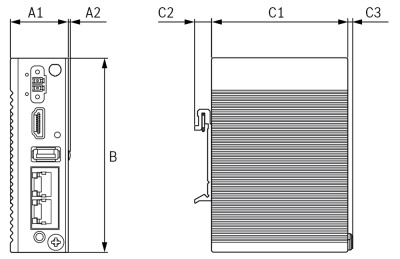

Rysunek wymiarowy komputera przemysłowego ctrlX IPC (PR2) do montażu w szafie sterowniczej

PR31 oraz PR4x

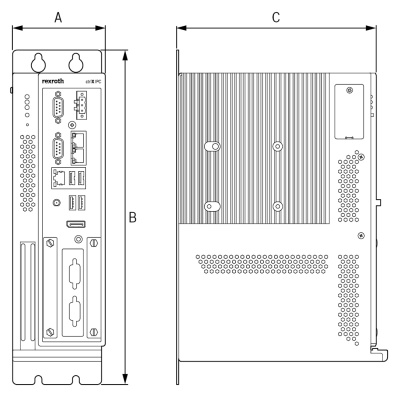

Rysunek wymiarowy komputera przemysłowego ctrlX IPC (PR4) do montażu w szafie sterowniczej

Dane techniczne ctrlX IPC

Pobierz arkusz danych
